單級雙吸離心泵外形安裝尺寸圖

時間：2013/2/1 來源：浙江揚子江泵業有限公司

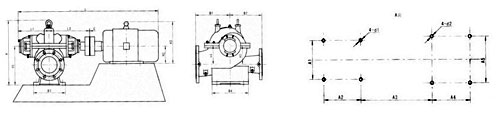

帶底座外形安裝圖

Type

外形尺寸

底座尺寸

泵型號

型號

功率

電壓

150S-50

Y200L2-2

380

1410

270

359

617

385

200

730

140

300

250

1180

173

800

430

500

Φ25

150S-50A

Y200L1-2

150S-50B

Y180M-2

1340

180

660

150S-78

Y250M-2

1590

282

372

635

385

250

750

140

155

300

250

1305

173

875

430

585

Φ25

150S-78A

Y225-2

1480

225

715

1210

820

540

200S-42

Y225M-2

1500

292

381

-15

697

455

225

790

170

320

300

1225

198

827

465

564

Φ25

200S-42A

Y200L2-2

1450

200

760

1200

808

200S-42B

Y200L1-2

200S-63

Y280S-2

1700

305

394

697

455

280

855

170

320

300

1400

173

930

430

655

Φ25

200S-63A

Y250M-2

1640

250

760

1335

900

600

250S-14

Y200L-4

1630

380

469

-1

850

570

200

915

210

215

415

330

1360

241

880

625

560

Φ25

250S-14A

Y180M-4

18.5

1560

180

845

1285

840

525

250S-24

Y225M-4

1730

395

486

-1

902

570

225

900

230

450

400

1430

241

950

625

Φ25

250S-24A

Y225S-4

1700

250S-39

Y280S-4

1900

405

496

-18

918

570

280

970

200

260

450

440

1570

258

1072

655

735

Φ25

250-39A

Y250M-4

1840

250

935

1505

1005

665

300S-12

Y225M-4

1840

463

554

2.5

966

630

225

965

265

500

450

1547

305

1000

770

685

Φ30

300S-12A

Y200L-4

1800

200

935

1535

951

605

300S-19

Y250M-4

1880

423

514

2.5

982

630

250

995

250

260

500

400

1610

305

1024

775

700

Φ30

300S-19A

Y225M-4

1790

225

960

1547

1000

770

685

300S-32

Y280M-4

2030

431

540

13.5

996

630

280

1030

260

270

470

410

1730

283

1118

690

Φ30

300S-32A

Y280S-4

1980

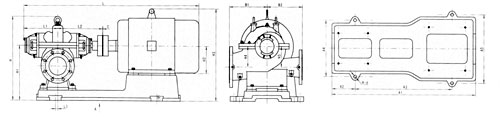

不帶底座外形安裝圖

Type	kw			外形尺寸													C	底座尺寸
泵型號	型號	功率	電壓	L	L1	L2	H	H1	H2	H3	H4	H5	B1	B2	B3	B4		A1	A2	A3	A4	A5	d1	d2
200S-95	Y315M2	132	380	2080	357	448	627	355	315	845	170	170	350	300	300	340		250	250	684	457	508	Φ18	28
200S-95A	Y315S-2	110		2050																	406
200S-95B	Y280M-2	90		1860					280	680										658	419	457		24
250S-65	Y315M-4	132		2220	403	512	815	450	315	845	240	290	480	400	410	570		400	350	728	457	508	Φ27	28
250S-65A	Y280M-4	90		1970					280	680										672	419	457		24
300S-58	Y315L2-4	200		2320	453	562	897	510	315	845	240	310	540	530	510	620		550	450	728	508	508	Φ27	28
300S-28A	Y315L1-4	160
300S-58B	Y315M-4	132																			457
300S-90	Y355-4	315	6000	3090	522	666	1011	550	355	740	260	340	576	470	520	600		450	450	971	900	630	Φ27	28
300S-90A	Y355-4	280
300S-90B	Y355-4	220
350S-16	Y280S-4	75	380	2100	500	591	1020	620	280	680	310	310	584	584	600	690		500	500	676	368	457	Φ34	24
350S-16A	Y250M-4	55		2030					250	615										654	349	406
350S-26	Y315M-4	132		2390	486	595	991	620	315	845	290	300	580	460	580	680		600	500	736	457	508	Φ34	28
350S-26A	Y280M-4	90		2140					280	680										680	419	457		24
350S-32	Y315L2-4	200		2620	534	678	1062	620	315	845	300	300	570	510	600	690		500	500	819	508	508	Φ34	28
350S-44	Y355M1-4	220		2750	534	678	1062	620	355	1010	300	300	570	510	600	690				857	560	610	Φ34	28
350S-44A	Y315L1-4	160		2620					315	845										819	508	508
350S-75	Y400-4	355	6000	3260	562	705	1125	620	400	830	260	360	650	650	600	690		500	500	1005	1000	710	Φ34	35
350S-75A	Y355-4	280		3170					355	740										985	900	630		28
350S-75B	Y355-4	220
350S-125	Y450-4	710		3620	622	809	1082	620	450	930	330	410	660	550	600	690		550	500	1129	1120	800	Φ35	35
350S-125A	Y450-4	630
350S-125B	Y400-4	500		3420					400	830										1109	1000	710

不帶底座外形安裝圈

Type kw 外形尺寸 C 底座尺寸

泵型號型號功率電壓 L L1 L2 H H1 H2 H3 H4 H5 B1 B2 B3 B4 A1 A2 A3 A4 A5 d1 d2

400S-40 Y355M-6 185 380 2980 635 805 1130 670 355 1010 334 382 745 800 820 900 6 700 700 885 560 610 Φ35 Φ28

400S-40A Y355M₁-6 160

400S-40B Y315L₁-6 110 2750 315 845 847 508 508

400S-90 Y400-4 560 6000 3430 635 805 1130 670 400 830 334 382 745 800 820 900 700 700 1006 1000 710 Φ35 Φ35

400S-90A Y400-4 450

400S-90B Y355-4 315 3340 355 740 986 900 630 Φ28

500S-13 Y315L₁-6 110 380 2770 670 790 1431 800 315 845 400 400 730 650 740 920 8 720 600 884 508 508 Φ42 Φ28

500S-22 Y355M-6 185 2950 634 778 1310 800 355 1010 430 455 730 650 740 920 720 600 910 560 610 Φ42 Φ28

500S-22A Y315L₂-6 132 2720 315 845 872 508 508

500S-35 Y400-6 280 6000 3380 624 768 1335 800 400 830 415 415 720 630 760 1020 800 580 1031 1000 710 Φ42 Φ35

500S-35A Y355-6 220 3290 355 740 1011 900 630 Φ28

500S-59 Y450-6 450 3570 621 760 1485 900 450 930 425 500 800 750 910 1100 800 780 983 1120 800 Φ42 Φ35

500S-59A Y400-6 400

500S-59B Y400-6 315 3370 400 830 750 923 1000 710

500S-98 Y500-6 800 4470 880 1025 1641 900 500 1030 425 545 800 910 1100 800 780 1368 1250 900 Φ42 Φ42

500S-98A Y450-6 630

500S-98B Y450-6 560 4100 450 930 840 1248 1120 800 Φ35

600S-22 Y355-6 250 3370 662 810 1490 950 355 740 460 460 950 940 1020 800 760 1063 900 930 Φ42 Φ28

600S-22A Y355M-6 185 380 3010 355 1010 862 560 610

600S-32 Y400-6 355 6000 3780 836 955 1710 900 400 830 500 530 840 750 940 1240 1000 760 1128 1000 710 Φ42 Φ35

600S-32A Y400-6 280

600S-47 Y450-6 560 4130 857 1085 1700 950 450 930 532 663 1000 800 1100 1300 1000 900 1248 1120 800 Φ42 Φ35

600S-47A Y450-6 450
不帶底座外形安裝圖

Type	kw			外形尺寸													C	底座尺寸
泵型號	型號	功率	電壓	L	L1	L2	H	H1	H2	H3	H4	H5	B1	B2	B3	B4		A1	A2	A3	A4	A5	d1	d2
600S-75	Y500-6	900	6000	4590	944	1085	1706	950	500	1030	532	663	1000	800	1100	1000	8	1000	900	1368	1250	900	Φ42	Φ42
600S-75A	Y500-6	710
600s-75B	Y450-6	560		4220					450	930										1248	1120	800		Φ35
600S-100	Y450-6	1250		4810	840	1060	1600	950	560	1148	490	590	1200	900	940	1020		800	760	1488	1400	1000	Φ42	Φ42
600S-100A	Y450-6	1120
600S-100B	Y450-6	900		4460					500	1030										1413	1250	900
800S-22	Y450-8	450	6000	4410	1000	1220	2210	1265	450	930	755	695	1400	750	1200	1200		900	1000	1333	1120	800	Φ48	Φ35
	Y450-10	250
800S-22A	Y450-8	315
	Y355L-10	185	380	3760					355	1010										1152	630	610		Φ28
800S-32	Y500-8	630	6000	4680	950	1170	1920	1200	500	1030	640	640	1250	1000	1200	1300		1000	1000	1403	1250	900	Φ48	Φ42
	Y450-10	315		4310					450	930										1283	1120	800		Φ35
800S-32A	Y450-8	450
	Y450-10	250
800S-47	Y560-8	1000		5660	1240	1510	2105	1250	560	1148	700	850	1280	1000	1300	1700		1350	1000	1818	1400	1000	Φ48	Φ42
	Y500-10	450		5310					500	1030										1743	1250	900
800S-47A	Y500-8	710
	Y450-10	355		4940					450	930										1623	1120	800		Φ35
800S-76	Y630-8	1600		5840	1272	1455	2105	1250	630	1350	730	900	1360	1088	1300	1700		1350	1000	1793	1600	1120	Φ56	Φ48
	Y560-10	800		5640					560	1148										1763	1400	1000		Φ42
800S-76A	Y630-8	1250		5840					630	1350										1793	1600	1120		Φ48
	Y500-10	630		5290					500	1030										1688	1250	900		Φ42
800S-76B	Y560-8	1000		5640					560	1148										1763	1400	1000
	Y500-10	500		5290					500	1030										1688	1250	900

泵進出口法蘭尺寸

Type	進口法蘭				出口法蘭
泵型號	DN	D1	D	n-d	DN	D1	D	n-d
150S-50	Φ150	Φ240	Φ285	8-Φ23	Φ100	Φ180	Φ220	8-Φ18
150S-78
200S-42	Φ200	Φ295	Φ340	8-Φ23	Φ150	Φ240	Φ285	8-Φ23
200S-63
200S-95					Φ125	Φ210	Φ250	8-Φ18
250S-14	Φ250	Φ350	Φ395	12-Φ23	Φ200	Φ295	Φ340	8-Φ23
250S-24
250S-39
250S-65					Φ150	Φ240	Φ285	8-Φ23
300S-12	Φ300	Φ400	Φ445	12-Φ23	Φ300	Φ400	Φ445	12-Φ23
300S-19
300S-32
300S-58					Φ250	Φ350	Φ395	12-Φ23
300S-90					Φ200	Φ295	Φ340	8-Φ23
350S-16	Φ350	Φ460	Φ505	16-Φ23	Φ350	Φ460	Φ505	16-Φ23
350S-26
350S-44					Φ300	Φ400	Φ445	12-Φ23
350S-75					Φ250	Φ350	Φ395	12-Φ23
350S-125		Φ470	Φ520	16-Φ27		Φ355	Φ405	12-Φ27
500S-13	Φ500	Φ620	Φ670	20-Φ27	Φ500	Φ620	Φ670	20-Φ27
500S-22
500S-35					Φ400	Φ515	Φ565	16-Φ27
500S-59					Φ350	Φ460	Φ505	16-Φ27
500S-98		Φ650	Φ715	20-Φ33	Φ300	Φ410	Φ460	12-Φ27

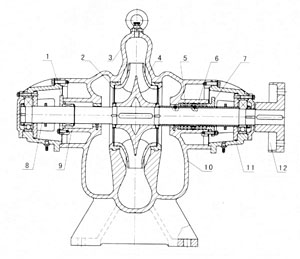

SH型臥式雙吸離心泵結構圖

SH型臥式雙吸離心泵主要零部件

1	機封壓蓋
2	密封環
3	泵蓋
4	葉輪
5	軸套
6	填料
7	填料壓蓋
8	泵軸
9	機械密封
10	泵體
11	軸承體
12	聯軸器

產品特點

1、結構緊湊、外形美觀、運行平穩、噪聲低； 2、該系列泵的吸入口與排出口均在水泵軸心線的下方，檢修時無需拆卸進出口管路及電機，只要將泵蓋揭開即可將全部零件拆下進行維修； 3、SH型臥式雙吸離心泵軸封有優質機械密封和軟填料密封兩種方式，可供用戶在不同使用場合下選用； 4、經過靜平衡校驗的葉輪，用圓螺母固定在磁軸上，其軸向位置可通過圓螺母進行調整； 5、SH型臥式雙吸離心泵通過彈性聯軸器由電動機直接傳動，必要時也可用內燃機傳動； 6、從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時針方向旋轉）； SH型臥式雙吸離心泵性能參數

Type	m3/h	(m)	%	kw		r/min	(NPSH)r (m)	kg
泵型號	流量	揚程	效率	軸功率	電機功率	轉速	汽蝕余量	單泵重量
150S-50	130 160 220	52 50 40	73 80.4 77	25.2 27.3 31.1	37	2950	3.9	220
150S-50-A	112 144 180	44 40 35	72 75.5 70	18.6 20.0 24.5	30
150S-50B	108 133 160	38 36 32	65 72.5 72	17.2 18.0 19.4	22
150S-78	126 160 198	82 78 70	70 75.5 72	40 45 52	55	2950	3.7	240
150S-78A	112 144 180	67 62 55	68 72.6 70	30.1 33.4 38.5	45	2950	3.7	240
200-42	216 280 324	48 42 35	81 84.2 81	34.8 38.1 40.2	45	2950	6	340
200S-42A	198 270 310	43 36 31	76 80 76	30.5 33.1 34.4	37
200S-42B	180 270 300	33 27 22	76 80 74	21.3 24.8 23.7	30
200S-63	216 280 351	39 63 53	74 82.7 76	54.8 58.3 66.7	75	2950	5.8	320
200S-63A	180 270 324	54 46 37	70 75 70	37.8 45.1 46.6	55	2950	5.8	320
200S-95	183 280 324	103 95 87	62 79.2 75	83.1 91.4 102.4	132	2950	5.3	280
200S-95A	180 270 324	92 85 78	67 75 73	67.3 83.3 94.3	110
200S-95B	180 260 306	82 75 68	62 72 70	64.8 73.8 80.9	90
250S-14	360 485 576	16 14 11	80 85.8 78	19.6 21.5 22.1	30	1450	3.8	490
250S-14A	320 432 504	13 11 8	78 82.7 70	14.5 15.2 15.7	18.5	1450	3.8	490
250S-24	360 485 576	27 24 19	80 85.8 82	33.1 36.9 36.4	45	1450	3.5	530
250S-24A	310 400 473	26.5 24 20	80 84.5 80	28 31 32.2	37	1450	3.5	530
250-39	360 485 612	42 39 32	76 83.6 79	54.2 61.5 67.5	75	1450	3.2	630
250S-39A	324 468 576	35 30 25	74 79 77	41.7 48.4 50.9	55	1450	3.2	630

SH型臥式雙吸離心泵性能參數

Type	m3/h	(m)	%	kw		r/min	(NPSH)r (m)	kg
泵型號	流量	揚程	效率	軸功率	電機功率	轉速	汽蝕余量	單泵重量
250S-65	360 485 612	71 65 58	75 78.6 74	92.8 109.2 130.6	132	1450	3.1	520
250S-65A	342 420 540	61 58 50	74 77.7 75	77 88.5 98	90	1450	3.1	520
300S-12	612 790 900	14 12 10	80 84.8 74	29.2 30.4 33.1	37	1450	5.5	610
300S-12A	522 684 792	11 10 8	72 78.4 76	21.7 23.9 22.7	30	1450	5.5	610
300S-19	612 790 935	22 19 16	80 86.8 85	45.9 47.1 47.9	55	1450	5.2	790
300S-19A	504 720 829	20 16 13	71 80 75	38.7 39.2 39.1	45	1450	5.2	790
300S-32	612 790 900	36 32 28	80 86.8 80	75 79 86	90	1450	4.6	760
300S-32A	551 720 810	31 26 24	80 84 78	58.1 60.7 67.9	75	1450	4.6	760
300S-58	576 790 972	63 58 50	75 84.2 80	131.8 147.9 165.5	200	1450	4.4	680
300S-58A	529 720 893	53 49 42	76 82.5 78	100.5 118.0 130.9	160
300S-58B	504 684 835	46 43 37	73 80 78	87 100 108	132
300S-90	590 790 936	93 90 82	74 79.6 75	202 243 279	315	1450	4.2	1100
300S-90A	576 756 918	86 78 70	71 74.2 71	190 216.4 247	280
300S-90B	540 720 900	72 67 57	70 73 70	151 180 200	220
350S-16	972 1260 1440	20 16 13	83 85.4 74	63.8 64.4 68.9	75	1450	7.1	810
350S-16A	864 1044 1260	16 13 10	74 78.3 70	51 47 49	55	1450	7.1	810
350S-26	972 1260 1440	30 26 22	80 87.5 82	99 102 105	132	1450	6.7	940
350S-26A	748 1000 1180	28 25 20	75 83 74	76.1 82.1 86.9	110	1450	6.7	940
350S-32	1280 1733 2030	38 32 26	81 88 81	163.6 171.7 177.6	200	1450	6.3	1150

SH型臥式雙吸離心泵性能參數

Type	m3/h	(m)	%	kw		r/min	(NPSH)r (m)	kg
泵型號	流量	揚程	效率	軸功率	電機功率	轉速	汽蝕余量	單泵重量
350S-44	927 1260 1476	50 44 37	81 87.5 79	163.4 172.5 188.3	220	1450	6.3	1150
350S-44A	864 1116 1332	41 36 30	80 84.5 80	121 129.5 136	160	1450	6.3	1150
350S-75	972 1260 1440	80 75 65	78.5 85.2 80	271 303 319	355	1450	5.8	1320
350S-75A	900 1170 1332	70 65 56	78 84.5 79	220 244.4 257	280
350S-75B	828 1080 1224	59 55 47	75 82.4 77	177.4 196.3 203.5	220
350S-125	850 1260 1660	140 125 100	70 80.5 72	463 533 628	710	1450	5.4	1600
350S-125A	803 1181 1570	125 112 90	70 78.2 70	391 461 550	630
350S-125B	745 1098 1458	108 96 77	70 77 72	313 373 425	500
400S-40	900 1080 1260	42 40 37	80 85 84	129 140 150	185	970	5.1	1940
400S-40A	815 1007 1084	35 33 31	81 84.5 84	92.8 107 109	160
400S-40B	725 870 967	28 26 24.7	82 84 83	67.4 73.3 78.4	110
400S-90	1350 1620 1800	96 90 85	78 84 82	458.2 473 508	560	1450	6.2	1950
400S-90A	1215 1460 1621	78 73 69	79 84 82	327 345 371.3	450
400S-90B	1084 1300 1445	62 58 55	82 84 82	223 245 264	315
500S-13	1620 2020 2340	15 13 10	79 83.4 80	83.8 85.7 79.7	110	970	5.7	1500
500S-22	1620 2020 2340	24 22 19	77 84.2 85	137.5 143.6 142.4	185	970	5.2	1560
500S-22A	1400 1746 2020	20 17 14	74 80.3 75	103 100.6 102.6	132	970	5.2	1560
500S-35	1620 2020 2340	40 35 28	85 88.2 85	207.6 218.2 209.9	280	970	4.8	1640
500S-35A	1400 1746 2020	31 27 21	82 85.2 84	144 150.6 138	220	970	4.8	1640
