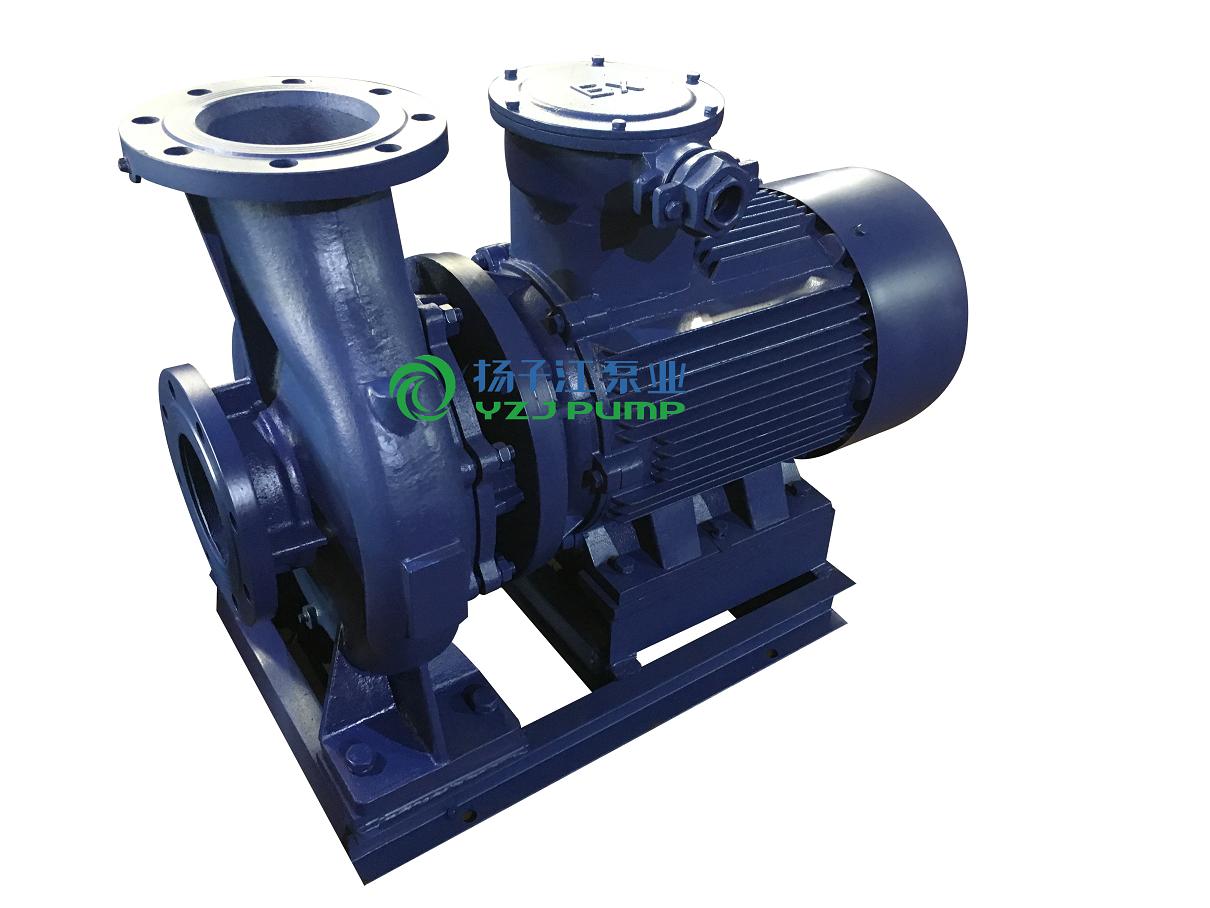

ISWB臥式單級單吸防爆油泵|臥式管道油泵

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承、簡易方便。

占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

說明書下載油泵系列實物圖標牌合格證產品視頻

下一個[YGRY風冷高溫水油兩用泵]上一個：[S微型齒輪輸油泵]

產品概述

ISWB臥式單級單吸防爆油泵，是在ISW基礎上派聲生出適用油泵。該系列泵性能優、可靠性高、壽命長、結構合理、外形美觀，具有行業領先水平。

用途

ISWB臥式單級單吸防爆油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+105℃。

工作條件

1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

產品特點

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承，簡易方便。

占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

isw型單級單吸臥式離心泵。采用先進的水力模型，根據is型離心泵之性能參數和立式泵的獨特結構組合設計，并嚴格按照國際iso2858進行設計制造，該產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。

臥式管道油泵主要特點

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承、簡易方便。

占地更省：出口可向左、向右、向上三個方向，便管道布置安裝，節省空間。

主要用途

1、isw臥式清水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。

2、iswr臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。

3、iswh臥式化工泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。

4、iswb臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。

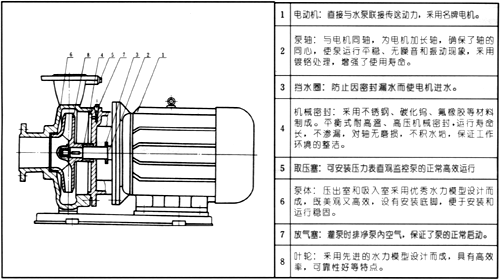

結構簡圖

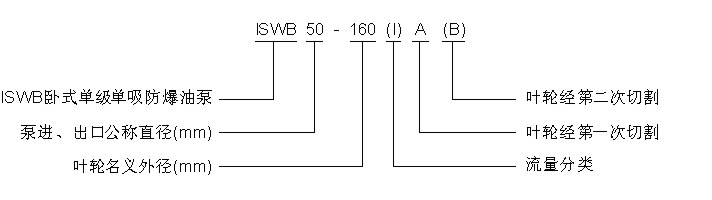

型號意義

臥式管道油泵性能參數表

型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)
型號	(m3/h)	(L/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)
15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8.0 7.0	26 34 34	2800	0.18
20-110	1.8 2.5 3.3	0.50 0.69 0.91	16.0 15.0 13.5	25 34 35	2800	0.37
20-125	1.8 2.5 3.3	0.50 0.69 0.91	21.0 20.0 18.6	28 35 34	2800	0.75
20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2900	1.5
25-110	2.8 4.0 5.2	0.78 1.11 1.44	16.0 15.0 13.5	34 42 41	2900	0.55
25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20.0 18.0	28 36 35	2900	0.75
25-125A	2.5 3.6 4.6	0.69 1.00 1.28	17.0 16.0 14.4	29 35 31	2900	0.75
25-160	2.8 4.0 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5
25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	27 31 29	2900	1.1
32-100	3.5 4.5 5.3	0.97 1.24 1.47	14.5 12.5 11	35 40 38	2900	0.55
30-125	3.5 5.0 6.5	0.97 1.39 1.80	22 20 18	40 44 42	2900	0.75
32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16.0 14.4	39 43 40	2900	0.55
32-160	4.4 6.3 8.3	1.22 1.75 2.32	33 32 30	40 44 42	2900	1.5
32-160A	2.8 4.0 5.2	0.78 1.11 1.44	27 25 21	31 34 32	2900	1.1
32-200	3.1 4.5 5.8	0.86 1.25 1.61	50.5 50.0 48.0	28 32 30	2900	3
32-200A	2.8 4.0 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2
32-160(1)	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2
32-200(1)	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50.0 48.0	26 33 35	2900	4
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10.0 9.0	48 52 50	2900	0.37
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2
40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5
40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4
40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 32	2900	3
40-200B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	25 29 27	2900	2.2
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5
40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5
40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4
40-100(1)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1
40-100(1)A	8.0 11.0 14.5	2.22 3.05 4.03	10.6 10.0 9.0	57 60 59	2900	0.75
40-125(1)	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20.0 17.8	49 58 57	2900	1.5
40-125(1)A	8.0 11.0 14.5	2.22 3.05 4.03	17.0 16.0 14.0	53 57 55	2900	1.1
40-160(1)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3
40-160(1)A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2
40-160(1)B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5
40-200(1)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5
40-200(1)A	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4
40-200(1)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3
40-250(1)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11
40-250(1)A	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5
40-250(1)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5
40-250(1)C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1
50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75
50-125	8.8 12.5 16.3	2.44 3.74 4.53	21.5 20 17.8	49 58 57	2900	1.5
50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3
50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2
50-160B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5
50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5
50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4
50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3
50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11
50-250A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	75
50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5
50-250C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 504	36	2900	5.5
50-100(1)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5
50-100(1)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1
50-125(1)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3
50-125(1)A	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2
50-160(1)	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4
50-160(1)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3
50-160(1)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	28	2900	2.2
50-200(1)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5
50-200(1)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5
50-200(1)B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4
50-250(1)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15
50-250(1)A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11
50-250(1)B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5
50-315(1)	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30
50-315(1)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22
50-315(1)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5
50-315(1)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15
65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5
65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1
65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3
65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2
65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4
65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3
65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	2.2
65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5
65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5
65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4
65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15
65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11
65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5
65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30
65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22
65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5
65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15
65-100(1)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3
65-100(1)A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2
65-125(1)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5
65-125(1)A	31.5 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4
65-160(1)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5
65-160(1)A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	5.5
65-160(1)B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4
65-200(1)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15
65-200(1)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11
65-200(1)B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5
65-250(1)	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22
65-250(1)A	32.5 43.3 46.7	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5
65-250(1)B	30 56 61	8.3 12.0 15.6	62 60 54	58	2900	15
65-315(1)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37
65-315(1)A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30
65-315(1)B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30
65-315(1)C	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3
80-100A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5
80-125A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4
80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5
80-160A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	5.5
80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4
80-200	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15
80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11
80-200B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22
80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5
80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37
80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30
80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30
80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22
80-350	35 50 65	9.72 13.9 18.1	153.6 150 142	55 66 67	2900	55
80-350A	31 44.5 58	8.6 12.4 16.1	145.6 142 134.8	65	2900	45
80-350B	29 41 53.6	8.1 11.4 14.9	138.6 135 127.8	63	2900	37
80-100(1)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5
80-100(1)A	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4
80-125(1)	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11
80-125(1)A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5
80-160(1)	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15
80-160(1)A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11
80-160(1)B	60.6 86.6 112.6	16.8 24.1 31.3	26 24 18	72	2900	7.5
80-200(1)	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22
80-200(1)A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	67 73 72	2900	18.5
80-200(1)B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15
80-250(1)	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37
80-250(1)A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30
80-250(1)B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	22
80-315(1)	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75
80-315（1）A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55
80-315（1）B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45
80-315（1）C	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37
100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5
100-100A	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4
100-125	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11
100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5
100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15
100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11
100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	7.5
100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22
100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5
100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15
100-250	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37
100-250A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30
100-250B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	22
100-315	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75
100-315A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55
100-315B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45
100-315C	58 82 107	16.1 27.8 29.7	90 85 76	63	2900	37
100-350	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90
100-350A	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75
100-350B	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55
100-100(1)	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11
100-125(1)	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15
100-125(1)A	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11
100-160(1)	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22
100-160(1)A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5
100-200(1)	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37
100-200(1)A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30
100-200(1)B	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22
100-250(1)	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55
100-250(1)A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45
100-250(1)B	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37
125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11
125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5
125-125	96 160 192	26.7 44.4 53.3	22.6 20 9.6	80	2900	15
125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11
125-160	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22
125-160A	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5
125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15
125-200	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37
125-200A	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30
125-200B	83 138 166	31.7 38.3 46.1	41.3 37.5 34.5	75	2900	22
125-250	96 160 192	26.7 4.4 53.3	87 80 73	75	2900	55
125-250A	90 150 180	25 41.7 50	84 76 70	74	2900	45
125-250B	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37
125-315	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90
125-315A	90 150 180	25 41.7 50	117 110 104.6	70	2900	75
125-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75
125-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55
150-125	96 160 192	26.7 44.4 53.3	22.6 20 17	66 76 76	2900	15
150-125A	90 150 180	25 41.7 50	18 16 13.6	77	2900	11
150-160	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22
150-160A	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5
150-160B	84 140 168	23.3 39 46.7	27 24 21	73	2900	15
150-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15
150-200A	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11
150-200B	110 160 207	31 44.4 57.6	9.2 8 6.8	75	1450	7.5
150-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5
150-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15
150-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11
150-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30
150-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22
150-315B	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5
150-350	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110
150-350A	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90
150-350B	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75
150-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45
150-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37
150-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30
150-400C	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22
150-250（1）	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75
150-250（1）A	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55
150-250（1）B	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45
150-315（1）	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110
150-315（10）A	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90
150-315（1）B	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75
200-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15
200-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11
200-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5
200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15
200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11
200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30
200-315A	131 189 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22
200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76	1450	18.5
200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45
200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37
200-400B	122 174 226.5	33.9 48.6 62.9	40 38 33	73	1450	30
200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71	1450	22
200-200（1）	280 400 520	77.8 111.1 114	13.4 12.5 10.5	70 80 79	1450	22
200-200（1）A	250 358 465	69.4 99.4 129.2	10.7 10 8.5	68 78 77	1450	18.5
200-250（1）	280 400 520	77.8 111.4 114	22.2 20 14	75 80 72	1450	30
200-250（1）A	250 358 465	69.4 99.6 129.2	18 14 11.2	73 78 70	1450	22
200-250（1）B	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5
200-315（1）	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55
200-315（1）A	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45
200-315（1）B	242 346 450	67.2 96.1 125	27 24 19.5	78	1450	37
200-400（1）	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75
200-400（1）A	262 374 486	72.8 103.9 135	48 44 34	80	14550	75
200-400（1）B	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55
200-400（1）C	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45
250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45
250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37
250-235	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1450	22
250-300	300 500 600	83.3 139 166.7	22 20 16	78	1450	37
250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75
250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55
250-315B	260 450 250	72.2 125 144.4	25 24 20	70 74 72	1450	45
250-400	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	110
250-400A	262 450 521	72.7 125 144.7	46.6 44 38.3	69	1480	90
250-500	385 550 660	106.9 152.8 183.3	87 80 68	80	1480	160
250-500A	357 510 612	99.2 141.7 170	76.1 70 59.5	78	1480	132
250-500B	329 470 564	91.4 130.6 156.7	65.2 60 51	75	1480	110
300-235	540 720 900	150 200 250	20.5 18 15.0	77 81 74	1450	55
300-235A	450 600 720	125 166 200	17.2 15 12.5	74 79 77	1450	45
300-235B	420 540 650	116.7 150 181	14.3 12.8 10.5	73 78 70	1450	37
300-250	540 720 900	150 200 250	22.5 20 17	80 83 84	1450	55
300-250A	450 600 720	136 166 200	19.5 17 14	81	1450	45
300-300	540 720 900	150 200 250	32 28 23	82	1480	75
300-300A	450 600 720	125 166 200	27.5 24 20	80	1480	75
300-300B	420 540 650	116.7 150 181	24 21 17	78	1480	55
300-315	540 720 900	150 200 250	35 32 26	84	1480	90
300-315A	460 650 800	127.8 180 222	31.5 28 23.5	80	1480	75
300-315B	420 580 700	116.7 161 194	27 24 20.0	78	1480	55
300-380	480 720 900	133.3 200 250	48 44 34	84	970	132
300-380A	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110
300-380B	400 614 764	113.6 170.6 213.1	35 32 25	78	970	90
300-390	540 720 900	150 200 250	20.5 18 15.5	78 81 76	980	55
300-390A	450 600 720	126 167 200	17.2 15 12.8	77 79 75	980	45
300-390B	400 540 650	111 150 180	14 12.5 11.5	74 77 76	980	37
300-400	450 600 720	125 166 200	55 50 42.5	78	1480	110
300-480	540 720 900	150 200 250	31 28 24	79 81 80	980	75
300-480A	450 600 720	126 166 200	27.4 24 20.0	78 80 79	980	75
300--480B	400 540 650	111 150 180	24 21 17	79	980	55
300-315（1）	650 950 1200	180.6 263.9 333.3	36 32 28	82	1450	132
300-315（1）A	600 900 1150	166.7 250 320	32 28 24	80	1450	110
350-235	600 800 960	167 222 267	14 12.5 10.5	80 83 82	980	37
350-235（1）	800 1080 1350	222.2 300 375	20 16 12	80 83 82	980	75
350-300	600 800 960	167 222 267	22.5 20 17.5	79 82 71	980	75
350-315	600 800 960	167 222 267	35.5 32 28.5	84	980	90
350-400	600 800 960	167 222 267	55 50 45.5	83	980	160
400-300	920 1180 1300	255 328 361	23 19 16	78	980	90
400-315	950 1250 1500	264 347 416	32 28 24	76	980	132
500-235	1500 1800 2000	416 500 556	16 14 12	75	980	110
500-300	1400 1700 1900	388 472 528	22 20 18	80	980	132
500-315	1200 1550 1800	333 416 500	32 28 24	78	980	160

起動前的準備

1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。

2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。

3、檢查各部位是否正常。

4、用手盤動泵以使潤滑液進入機械密封端面。

5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。

起動：

1、全開進口閥門。

2、關閉吐出管路閥門。

3、起動電機，觀察泵運行是否正確。

4、調節出口閥門開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超負荷運行（即大電流運行）至使電機燒壞。調正好的出口閥門開啟大與小和管道工況有關。

5、檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。

6、檢查電機、軸承處溫升≤70℃。

停車：

1、高溫型先降溫，降溫速度<10℃/分，把溫度降低到80℃以下，才能停車。

2、關閉吐出管路閥門。

3、停止電機。

4、關閉進口閥門。

5、如長期停車，應將泵內液體放盡。

故障原因及解決方案

故障形式	產生原因	排除方法
泵不出水	a.進出口閥門未打開，進出管路阻塞，流道葉輪阻塞	檢查，去除阻塞物
	b.電機運行方向不對，電機缺相轉速很慢	調整電機方向，緊固電機接線
	c.吸入管漏氣	擰緊各密封面，排除空氣
	d.泵沒灌滿液體，泵腔內有空氣	打開泵上蓋或打開排氣閥，排盡空氣
	e.進口供水不足，吸程過高，底閥漏水	停機檢查、調整（并網自來水管和帶吸程使用易出現此現象）
	f.管路阻力過大，泵選型不當	減少管路彎道，重新選泵
水泵流量不足	a.先按1.原因檢查	先按1.排除
	b.管道、泵流道葉輪部分阻塞，水垢沉積、閥門開度不足	去除阻塞物，重新調整閥門開度
	c.電壓偏低	穩壓
	d.葉輪磨損	更換葉輪
功率過大	a.超過額定流量使用	調節流量關小出口閥門
	b.吸程過高	降低
	c.泵軸承磨損	更換軸承
雜音振動	a.管路支撐不穩	穩固管路
	b.液體混有氣體	提高吸入壓力排氣
	c.產生汽蝕	降低真空度
	d.軸承損壞	更換軸承
	e.電機超載發熱運行	調整按5.
電機發熱	a.流量過大，超載運行	關小出口閥
	b.碰擦	檢查排除
	c.電機軸承損壞	更換軸承
	d.電壓不足	穩壓
水泵漏水	a.機械密封磨損	更換
	b.泵體有砂孔或破裂	焊補或更換
	c.密封面不平整	修整
	d.安裝螺栓松懈	緊固
